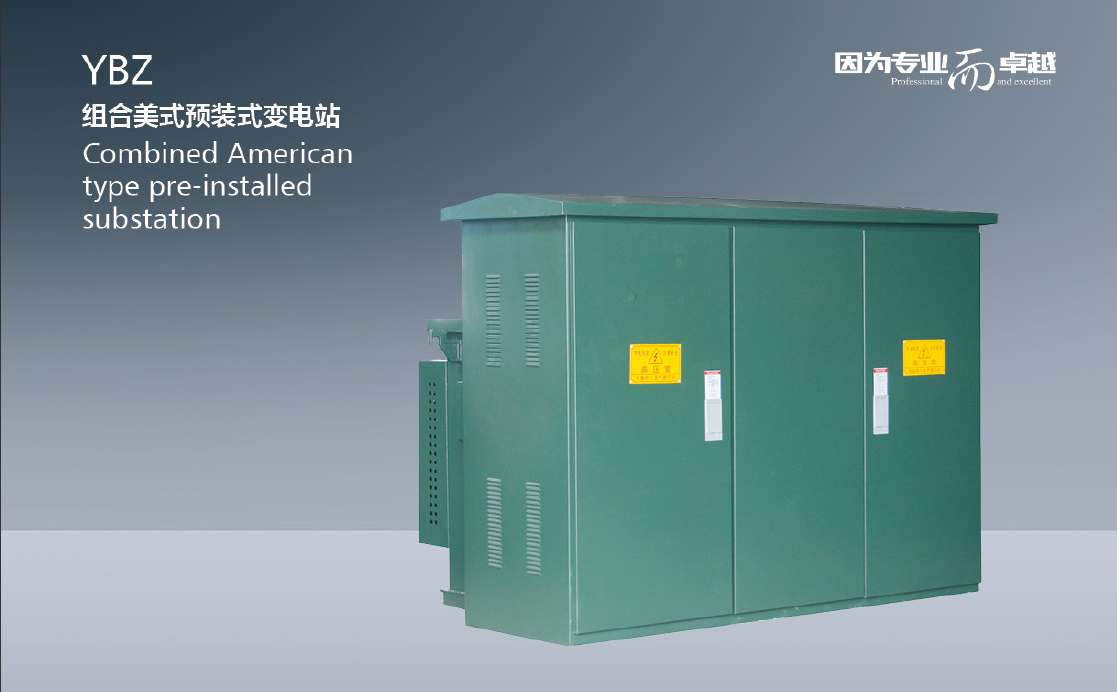

YBZ组合美式预装式变电站

概述

本产品是吸收国外最新先进技术，结合国内实际情况研制开发的，整台产品具有体积小、安装维护简便、低噪音、低损耗、防 盗、全保护、过负荷能力强等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。
YBZ组合美式预装式变电站，适用于10kV环网供电，双电源供电或终端供电系统中，作为变电、计量、补偿控制和保护装置。本 产品符合下列标准：GB17467《高压低压预装式变电站》DL/T537《高压低压预装箱式变电站选用导册》。

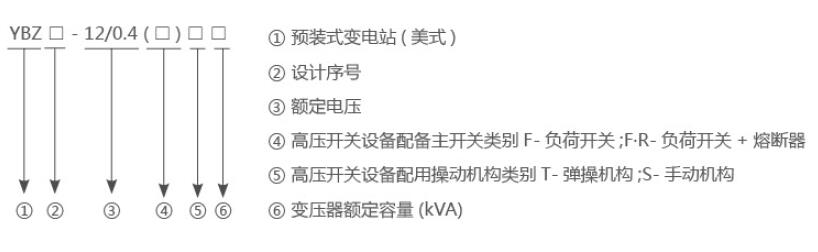

型号及含义


使用条件

◎ 海拔高度不超过iOOOm；
◎ 环境温度：35℃_+40℃；
◎ 相对湿度：日平均值不大于95%，月平均值不大干90%；
◎ 安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地面倾角不大于3°。

技术参数

◎ 预装式变电站技术参数表
序号 名称 单位 技术参数
1 额定电压 kV 10/0.4(高压/低压)
2 最高工作电压 kV 12（高压侧）
3 额定频率 Hz 50
4 额定容量 kVA 50-1600
5 1分钟工频耐压 kV 35
6 雷电冲击电压 kV 50
7 冷却方式 油侵自冷
8 高压后备熔断器开断电流 kA 50
9 插入式熔断器开端电流 kA 25
10 环境温度 ℃ -35~+40
11 线圈允许温升 ℃ 65
12 无载调压 ±5%或±2×2.5%
13 噪声等级 db 50
14 防护等级 IP43

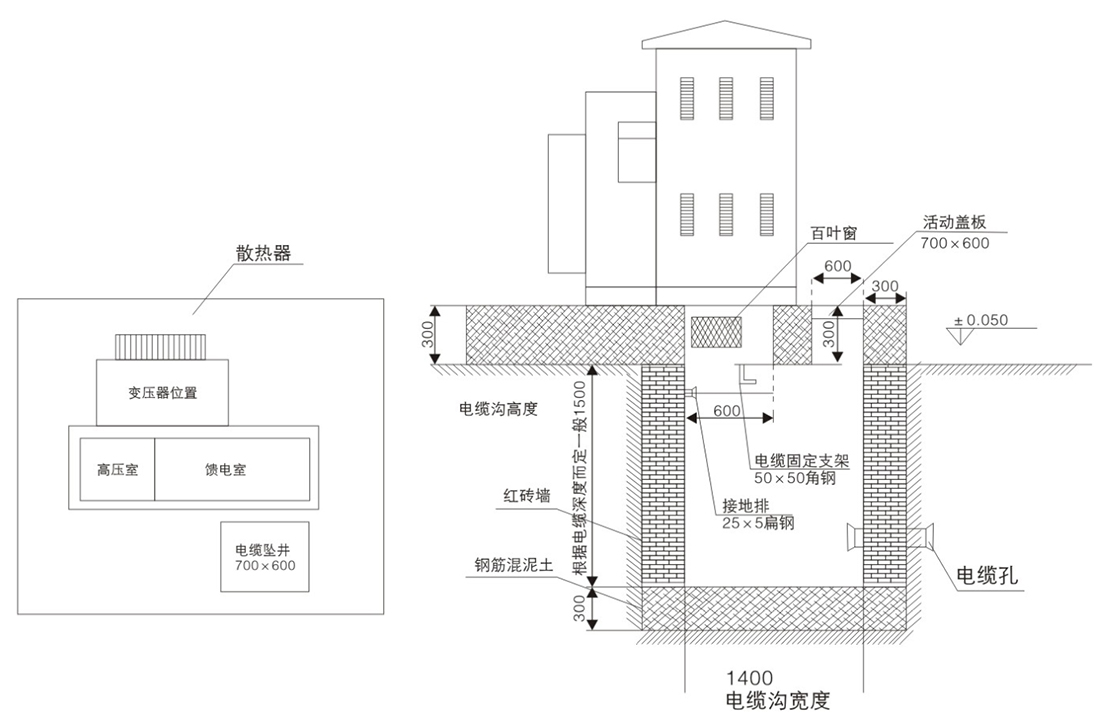

安装尺寸图

订货须知

◎ 产品运行场所及特殊性要求；
◎ 提供产品订货图样，订货图中应有接线图，并应注明变压器容量，主要元件型号规格，配电分支回路及容量；
◎ 需配置电能计量和无功自动补偿装置时，应提供计量电度表及互感器配置要求，注明补偿电容器容量；
◎ 注明产品表面处理的要求；
◎ 组合式变压器订货时请注明终端型或环网型。
