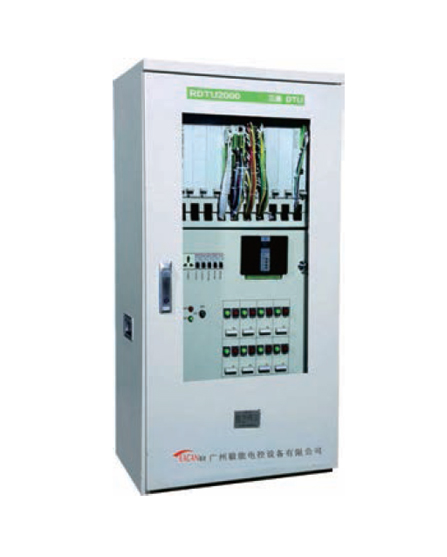

- RDTU200智能配电管理终端（DTU/FTU）
-
-
产品概述
RDTU200是针对户内、户外环网柜、开闭所、箱式变配电网自动化系统需求而推出的全新智能配电管理终端，RDTU200采用模块化的设计理念，集DTU( FTU)、通信管理、蓄电池管理等于一体。

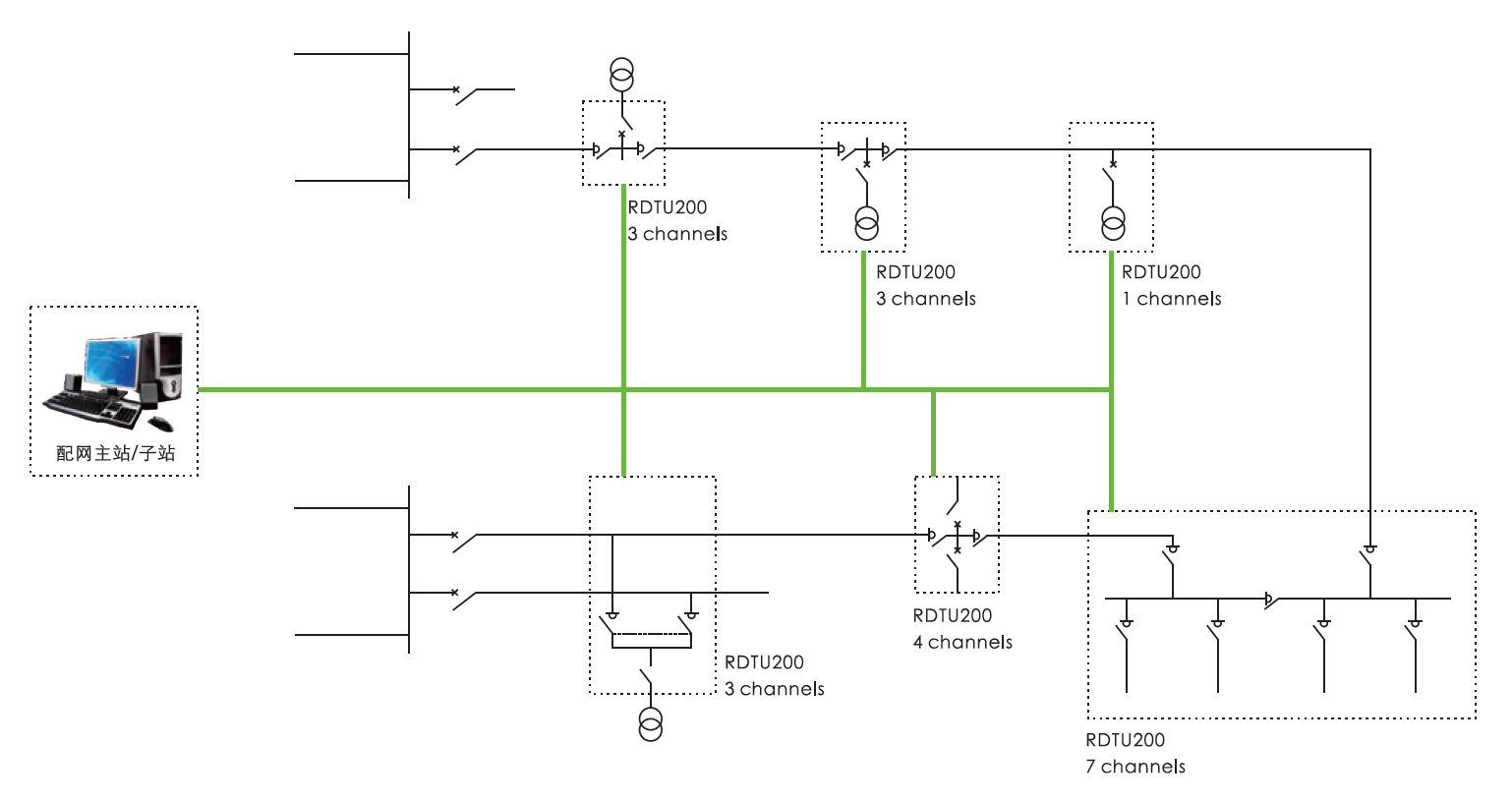

RDTU200户内DTU功能模块实时监测10kV线路电压、电流、设备状态及故障信息等，完成遥信、遥测、遥控功能，实现配电网自动化的实时监控。通信管理模块提供多种方式的通信接口和多种标准通信规约，除管理DTU功能模块外，对外还转发环网站（或配电站、开闭所等）内继电保护装置、智能仪表、直流屏( GZDW)、变压器等设备的数据，通过一个（或多个）标准通信口与配电网主站系统（或子站系统）通信完成数据传输等功能。
功能描述
● 当地显示与控制
● 远程监视与控制
● 测量
● 通信功能
● 故障电流检测
● 电源管理
RDTU200本体最大支持12路10kV开关回路的电参数测量、监视、控制、通信等功能，它的DTU模块提供多达48路开关量输入、25路继电器控制输出（其中1路为故障复位输出）、36路0-5A电流输入（可选O-1A）、6路0-100V(可选(0-220V)交流电压输入、2路直流24V电压输人。RDTU200通信模块提供1路RS232□、3路RS485□、1路RJ45以太网口。
RDTU200采用面板式安装，体积小。满足空间狭小的应用场合。并采用彩色LED单线图形显示状态与信息，直接与现声10kV开关回路一一对应，直观、明了。RDTU200面板提供测试、故障清除、远方／就地控制模式切换、合分闸控制等功能按键，操作简便；同时提供DB9头的RS232调试通信接口，方便现场参数修改与调试。

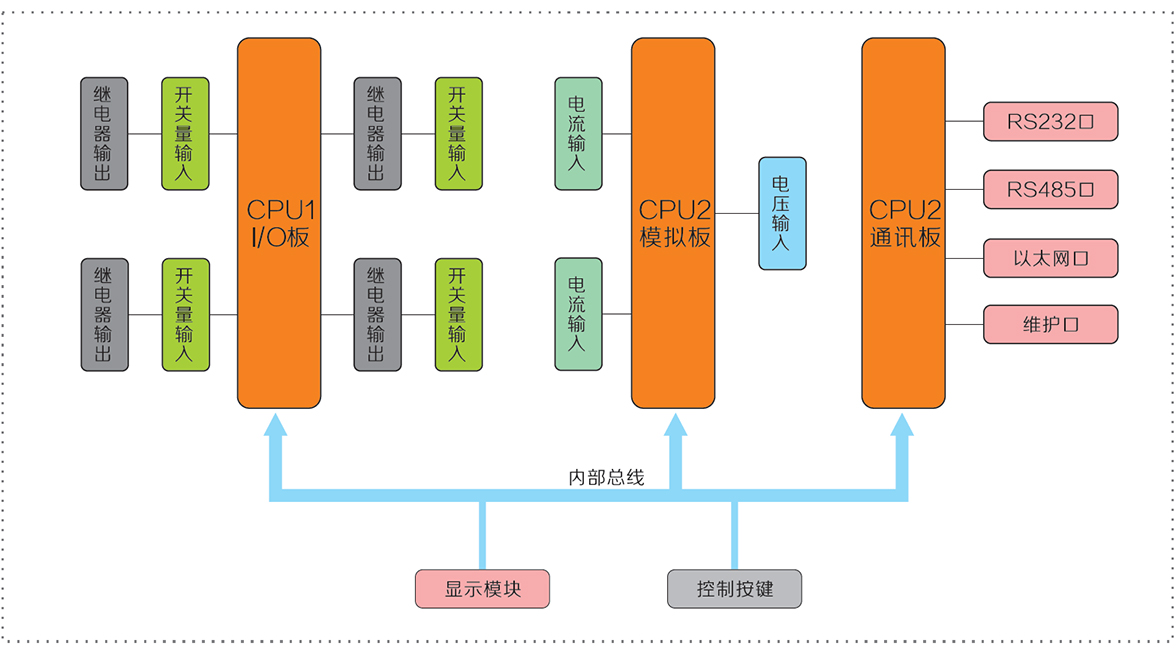

装置原理框图
主要技术参数
工作电源 24/48V DC或85~268V AC/DC,允许遍差±20%，自身功耗≤12W 运行温度 -25℃~+70℃ 电压测量 0~100V或0~220V可选，精度0.5级 电流测量 0~5A或0~1A可选，精度0.5级 功率 精度0.5级 电度 精度1.0级 故障电流响应时间 20ms 电流瞬时过载能力 10xIn,Tmax<1s 遥控正确率 100% 继电器输出 A型干触点，触点容量：10A220VAC或10A30VDC 开关量输入 无源干接点 开关量状态采集去抖时间 20ms（典型值） 全部电参量刷新周期 ≤ 1s 动作指令记录容量 ≥ 10次 SOE事件分辨率 2ms SOE事件记录容量 ≥256条 对时精度 2ms 平均无故障时间（MTBF） ≥50000H 绝缘性能 符合DL478 振动性能 符合GB7261-87 静电放电抗扰性实验 符合4级，满足IEEE472-1989，ANSIC37.90.1-1989 电快速瞬变脉冲群抗扰性实验 符合4级，满足IEEE472-1989，ANSIC37.90.1-1989 浪涌抗扰性实验 符合4级，满足IEEE472-1989，ANSIC37.90.1-1989
